Серия 31. Цилиндры компактные, Ø12–100 мм

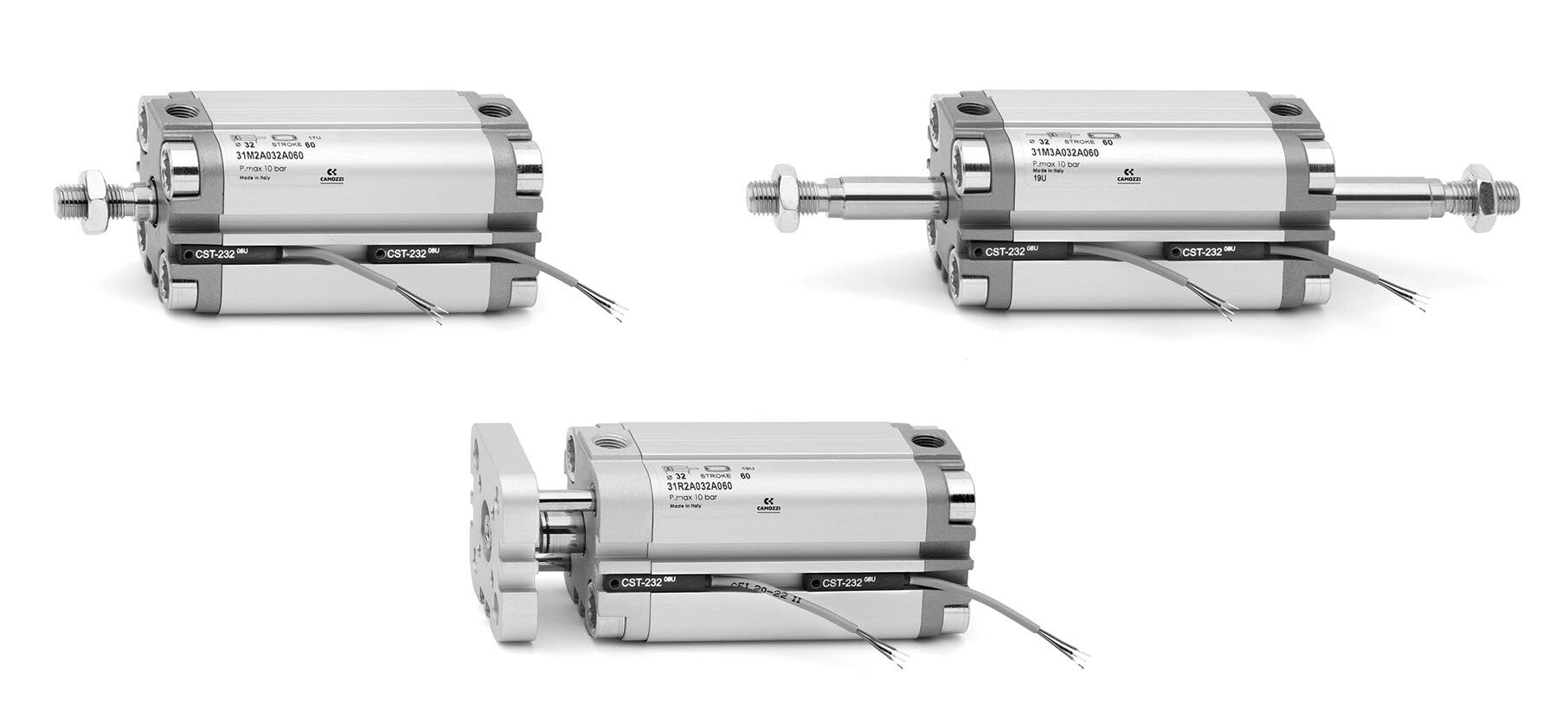

ЦИЛИНДРЫ ПНЕВМАТИЧЕСКИЕ КОМПАКТНЫЕ > СЕРИЯ 31 Цилиндры пневматические компактные Серия 31 ЦИЛИНДРЫ ПНЕВМАТИЧЕСКИЕ КОМПАКТНЫЕ СЕРИЯ 31 Одно- и двустороннего действия, магнитные двустороннего действия c противоповоротной платформой Ø 12, 16, 20, 25 мм Ø 32, 40, 50, 63, 80, 100 мм UNITOP Компактная конструкция позволяет располагать цилиндры в ограниченном пространстве, используя привалочные поверхности передней или задней крышки, фланцы, лапы и другие подвески. Гильза выполнена из алюминиевого профиля с продольными Т-образными пазами для установки магнитных датчиков. Магнитный датчик полностью скрывается внутри канавки. Компактные цилиндры одно- и двустороннего действия Серии 31 представлены 10-ю различными диаметрами поршня от Ø12 до Ø100 мм с наружной или внутренней резьбой на штоке, с длиной хода до 400 мм. Доступно исполнение с проходным штоком или с противоповоротной платформой. Возможно изготовление высокотемпературного исполнения – W-версия (до +140°С). Эта версия цилиндров поставляется только немагнитной. » Компактная конструкция » Широкое разнообразие различных моделей » Стандартные магнитные » Высокотемпературное исполнение (только немагнитные) ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Конструкция Действие Материалы Крепление Рабочая температура Рабочее давление Рабочая среда Скорость (без нагрузки) Ход* (мин. - макс.) компактный профиль одностороннего действия с пружинным возвратом; двустороннего действия корпус и крышки – алюминий; шток – нержавеющая сталь AISI 303; поршень – алюминий; уплотнения – полиуретан или FKM высокотемпературного исполнения (+140°C) фланец, лапы, подвески 0°C ÷ 80°C (при сухом воздухе -20°C) 1 ÷ 10 бар (двустороннего действия) 2 ÷ 10 бар (одностороннего действия) очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]. 10 ÷ 1000 мм/с Серии 31R, 31M и 31F: Ø12 ÷ 25 = 1 ÷ 200 мм, Ø32 ÷ 63 =
